Funkcijas
- CNC vertikālās frēzēšanas centra pamatnes lējumi ir atlieti ar HT300 sveķu smiltīm. Pēc rupjas apstrādes sekundārais atlaidināšanas mākslīgās novecošanas process noņem lējumu iekšējo spriegumu, un tie dabiski tiek uzglabāti vairāk nekā pusgadu pirms apdares.
- Mūsu ražotājam ir vairākas importētas portāla pentaedra un precīzas portāla vadotnes slīpēšanas mašīnas, lai apstrādātu gultnes lējumus, lai nodrošinātu precizitāti. Gulta ir 100% paš-apstrādāta, tādējādi efektīvi kontrolējot kvalitāti.
- CNC vertikālā frēzēšanas centra darbgalds ir pilnībā rūdīts, un rūdīšanas biezums sasniedz vairāk nekā 3 mm.
- Optomehāniskās montāžas personāls ir no Taivānas uzņēmumiem ar daudzu gadu darba pieredzi. Apstrādes precizitāte atbilst Japānas JISB standartam, un rūpnīcas standarts ir samazināts par vairāk nekā 30%, pamatojoties uz valsts standartu.
- Lai nodrošinātu skrāpēšanas precizitāti, ir nepieciešams līdzenums, taisnums, vertikālums, un visām liešanas saskares virsmām ir jābūt vairāk nekā 8-12 skrāpēšanas punktiem uz kvadrātcollu, lai nodrošinātu ilgtermiņa stabilu un efektīvu precizitāti.
- Optiskās un mehāniskās precīzās detaļas nāk no Vācijas, Lielbritānijas un Japānas. Oriģinālā vārpsta no Taivānas, importēti gultņi no Vācijas un Japānas un skrūvju stieņi, kas importēti no Taivānas ar Shangyin / Intime C3 precizitāti, lineārās vadošās sliedes ar vācu Rexroth lodēm vai Taiwan Shangyin un Yintai rullīšiem ar P-līmeņa precizitāti, garantēti importēt ar oriģinālo iepakojumu.
- CNC vertikālajā frēzēšanas centrā stingri tiek izmantota 72-stundu kopēšanas mašīna, un visa izmēra testa paraugs tiek kvalificēts pirms rūpnīcas izvešanas.
Tehniskie parametri
|
Nē. |
Specifikācija |
Vienība |

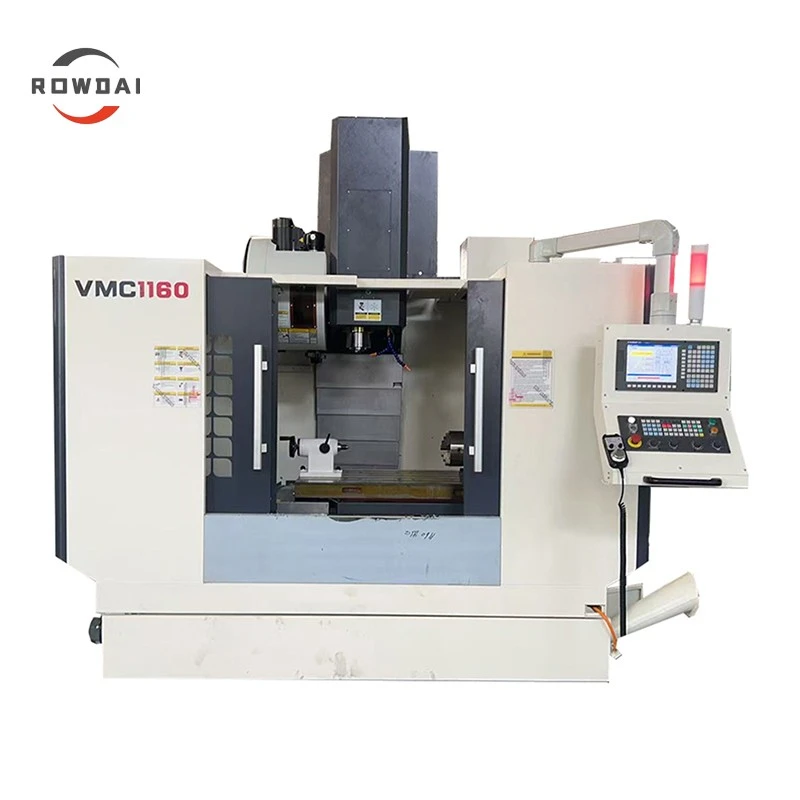

VMC1160 |
|
1 |
X/Y/Z ass |
mm |
1100*600*600 |
|
2 |
Attālums no vārpstas priekšgala līdz darba galdam |
mm |
120-720 |
|
3 |
Attālums no vārpstas centra līdz kolonnas sliedei |
mm |
650 |
|
4 |
Darba galda izmērs |
mm |
1200*600 |
|
5 |
Maks. iekraušana |
kg |
800 |
|
6 |
T-slots (skaits-izmērs-attālums) |
Nr./mm/mm |
5-18-100 |
|
7 |
Vārpstas konuss |
mm |
BT40-150 |
|
8 |
Vārpstas ātrums |
apgr./min |
8000 jostas tips |
|
9 |
Vārpstas motors |
Kw |
11 |
|
10 |
X ass ātrās kustības ātrums |
m/min |
24 |
|
11 |
Y ass ātrās kustības ātrums |
m/min |
24 |
|
12 |
Z ass ātrās kustības ātrums |
m/min |
18 |
|
13 |
Griešanas ātrums |
mm/min |
1-10000 |
|
14 |
Instrumenta ietilpība |
instrumenti |
24 |
|
15 |
Pozicionēšanas precizitāte (JIS) |
mm |
±0.008 |
|
16 |
Atkārtošanas precizitāte (JIS) |
mm |
±0.005 |
|
17 |
Spriegums |
3 fāze 380V |
|
|
18 |
L*W*H |
mm |
2800*2430*3120 |
|
19 |
Svars |
kg |
6500 |
