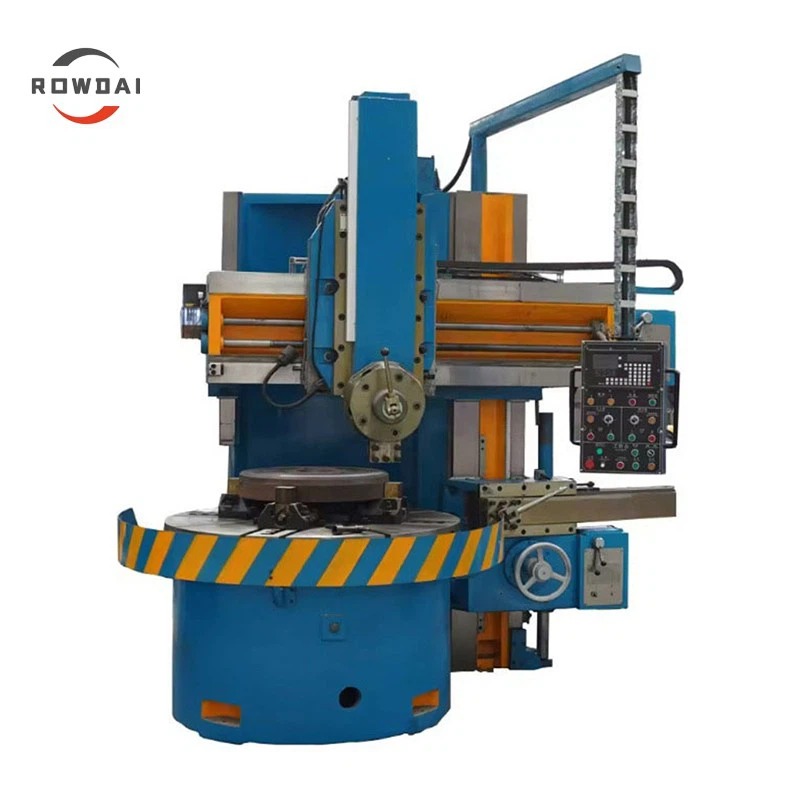

Vertikālā virpošanas mašīna

Informācija

Šai vienas -kolonnas vertikālās virpošanas mašīnas sērijai ir vertikāls instrumenta balsts un sānu instrumenta balsts.
Vertikālās virpošanas mašīna ir piemērota dažāda veida melno metālu, -melno metālu un dažu nemetālisku materiālu apstrādei ar ātrgaitas-tērauda instrumentiem un cementēta karbīda instrumentiem.
Tas var pagriezt iekšējo cilindrisko virsmu, ārējo cilindrisko virsmu, gala virsmu, iekšējo konisko virsmu, ārējo konisko virsmu un rievu.

Produktu klasifikācija

Parastā virpa

Share to

Nosūtīt pieprasījumu

Funkcijas

Šī vertikālā virpošanas mašīna ir piemērota apstrādei dažādās nozarēs, un to var izmantot iekšējo un ārējo cilindrisko virsmu, konisko virsmu, gala virsmu un rievu raupjai un apdarei.
Pamatne, darba galds, gultas rāmis, šķērssijas un citas galvenās sastāvdaļas ir izgatavotas no augstas -nodilumizturības- pelēkā čuguna un rūdītas, lai novērstu iekšējo spriegumu un novērstu deformāciju.
Kolonnu un siju vadošās virsmas ir rūdītas ar augstfrekvences rūdīšanu, ar cietību HRC48-55.
Darba galdā tiek izmantotas hidrodinamiskās vadotnes, un vārpstas radiālie gultņi ir NN30 tipa divrindu cilindriskie rullīšu gultņi, kas nodrošina augstu darba galda slodzes ietilpību un augstu rotācijas precizitāti.
Vertikālais instrumenta stabs ir aprīkots ar piecstūra instrumentu turētāju, bet sānu instrumenta stabs ir aprīkots ar kvadrātveida instrumentu turētāju; abi instrumentu stabi ir hidrauliski līdzsvaroti.
Vertikālās virpošanas mašīnas vārpstas piedziņu darbina maiņstrāvas motors, izmantojot 16 pakāpju vārpstas ātruma maiņas mehānismu, tādējādi panākot plašu galda ātrumu diapazonu.
Darbgalda elektriskā sistēma ir PLC kontrolēta un aprīkota ar digitālo displeja ierīci, nodrošinot augstāku uzticamību.
Vertikālās virpošanas mašīnai ir pievilcīgs izskats, laba ergonomika, un to ir viegli vadīt.
Sānu instrumentu stabi un konusveida virpošanas piederumi ir pieejami pēc pieprasījuma.

Tehniskie parametri

Specifikācija	Vienība	C5110	C5112	C5116	C5120	C5123	C5126	C5132
Maks. griešanas dia.	mm	1000	1250	1600	2000	2300	2600	3200
Tabulas dia.	mm	900	1000	1400	1800	2000	2300	2830
Maks. sagataves augstums	mm	800	1000	1000	1250	1350	1350	1500
Maks. sagataves svars	t	2	3.5	5	8	8	10	12
Maks. galda griezes moments		20	25	30	40	40	45	45
Tabulas rotācijas ātruma diapazons (16 solis)	r/min	8-250	6.2-200	5-160	3.2-100	3.2-80	2.5-63	2-63
Maksimālais griešanas spēks vertikāls turētājs	KN	18	18	22	22	22	22	22
Vertikāla instrumenta turētāja kustība ierobežojums	grāds	±30 grādi	±30 grādi	±30 grādi	±30 grādi	±30 grādi	±30 grādi	±30 grādi
Barošanas ātrumu diapazons (12 soļi)	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
Dzelzceļa horizontālais brauciens galvu	mm	670	700	915	1050	1180	1600	1800
Sliedes galvas gājiens	mm	650	650	800	800	800	800	800
Ātras kustības ātrums instrumentu galviņas	mm/min	1800	1800	1800	1800	1800	1800	1800
Sijas pacelšanas ātrums	mm/min	440	440	440	440	440	440	440
Naža stieņa šķērsgriezums- izmērs (WD)	mm	30x40	30x40	30x40	30x40	30x40	30x40	30x40
Galvenā motora jauda	KW	18.5	22	22/30	30	30	37	45
Mašīnas svars	t	8.5	9	12.5	17.5	18.5	21	26
