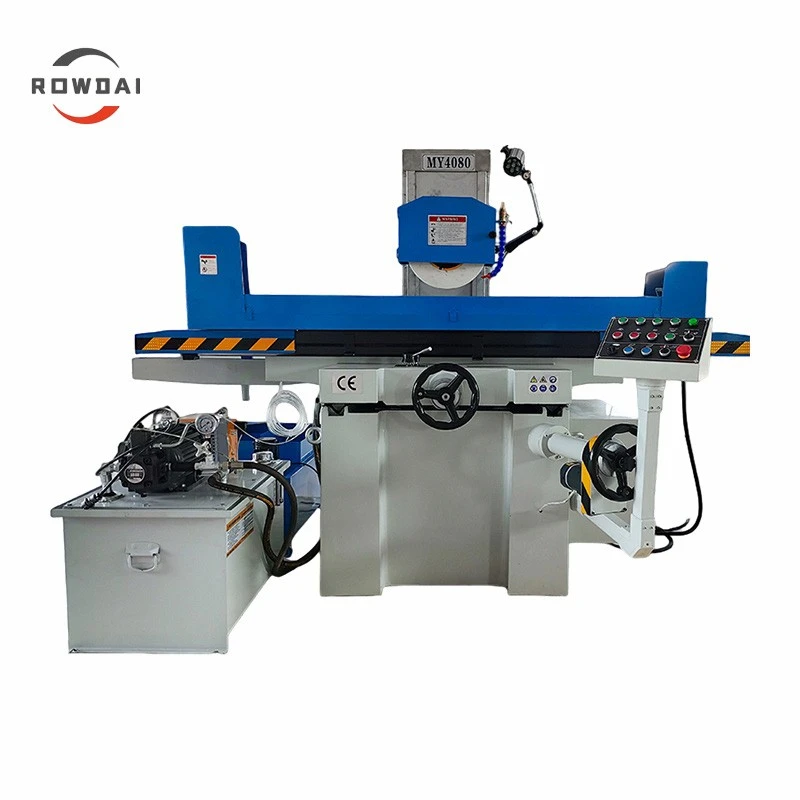

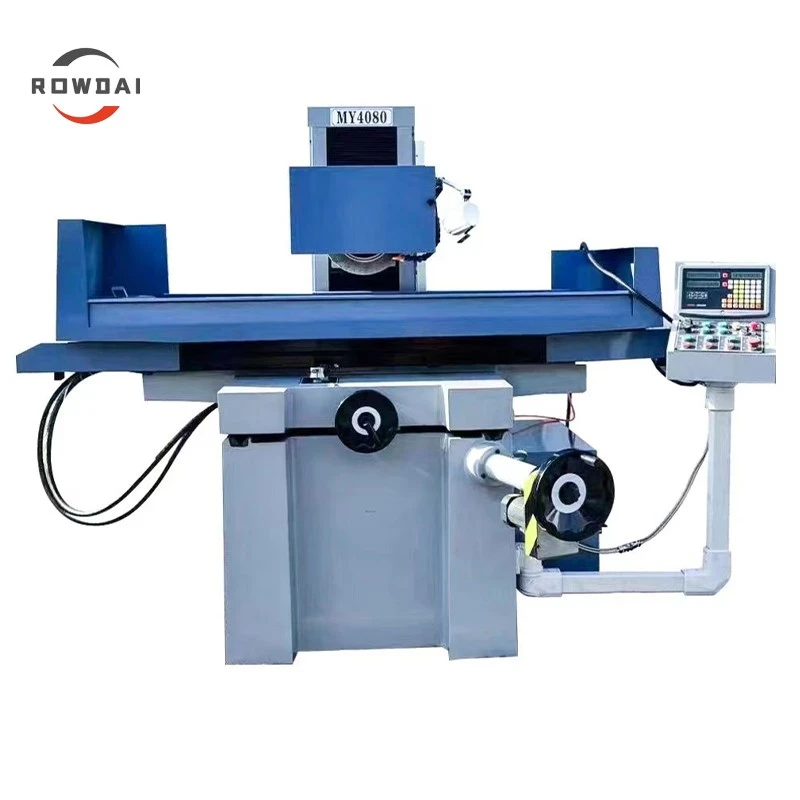

Šī jaunā virsmas slīpmašīna galvenokārt tiek izmantota dažādu materiālu, piemēram, tērauda, čuguna un krāsaino metālu slīpēšanai, izmantojot slīpripas perifēriju.
Atkarībā no sagataves materiāla un formas var izmantot dažādas iespīlēšanas un pozicionēšanas metodes. Vispārīgām plakanām virsmām slīpēšanu var veikt, izmantojot elektromagnētisko patronu vai tieši nostiprinot apstrādājamo priekšmetu pie darba galda. Plakanas virsmas, taisnleņķa{2}}virsmas, patvaļīgus leņķus, cilindriskas gala virsmas un citas īpašas formas var slīpēt, izmantojot armatūras vai daudzfunkcionālas lieljaudas-elektromagnētiskās patronas.
Funkcijas
- Slīpripas dzesēšanas sistēma sastāv no atsevišķas dzesēšanas sistēmas ar dzesēšanas šķidruma sprauslām uz slīpripas un atsevišķas dzesēšanas ūdens tvertnes vienā iekārtas galā.
- Jaunās virsmas slīpmašīnas gultnes vienā galā atrodas neatkarīga eļļošanas kontroles eļļas tvertne, kas nepārtraukti ieeļļo darba galda kustības virzošās sliedes.
- Jaunajā virsmas slīpmašīnas vadošajā sliedē ir V-forma un plakana dzelzs-plastmasas vadošā sliede.
- Slīpripas galvai ir izmantots divslāņu{0}}pastiprinājums, lai nodrošinātu tās stingrību; slīpēšanas galviņas kustībai uz augšu un uz leju ir bīdāmas plāksnes struktūra, kas var novērst neprecīzu padevi ilgā kalpošanas laika dēļ.
Tehniskie parametri
|
Apraksts |
Vienība |
MY4080 |
|
|
Galda izmērs (W × L) |
mm |
400×800 |
|
|
Maks. gareniskais gājiens |
mm |
830 |
|
|
Šķērsgriezums |
mm |
420 |
|
|
Maks. attālums no vārpstas centra līdz galdam |
mm |
500 |
|
|
Magnētiskās patronas izmērs |
mm |
400×800 |
|
|
Galda gareniskās kustības ātrums |
m/min |
7 - 16 |
|
|
Galda šķērsvirziena kustība |
Automātiskā padeve |
mm/min |
0.1 - 8 |
|
Ātrs ātrums |
m/min |
990 |
|
|
Rokas rata padeve |
mm/div. |
0.02 |
|
|
Riteņa galva vertikāli kustība |
Automātiskā padeve |
mm/gājiens |
-- |
|
Ātrs ātrums |
mm/min |
610 |
|
|
Rokas rata padeve |
mm/div. |
0.01 |
|
|
Slīpripa |
Ātrums |
apgr./min |
50 Hz 1450 60 Hz 1750 |
|
(OD × W × ID) Izmērs |
mm |
350×40×127 |
|
|
Apstrādātās virsmas paralēlisms pamatvirsmai |
mm |
300:0.005 |
|
|
Vārpstas motors |
KW |
4 |
|
|
Hidraniskais motors |
KW |
2.2 |
|
|
Dzesēšanas sūkņa motors |
KW |
0.09 |
|
|
Šķērspadeves motors |
KW |
0.06 |
|
|
Maks. Galda kravnesība (ieskaitot magnētisko patronu) |
kg |
200 |
|
|
Kopējā nominālā jauda |
KW |
7 |
|
|
Mašīnas augstums |
mm |
1890 |
|
|
Bruto svars |
kg |
2.75 |
|
|
Iepakojuma izmēri (L × P × A) |
mm |
2300*1900*2170 |
|
Sstandarta piederumi
- Dzesēšanas šķidruma tvertne
- Līdzsvarošanas lapene
- Riteņa atloka
- Riteņu nosūcējs
- Izlīdzināšanas ķīlis un skrūve
- Instrumentu kaste un instrumenti
- Standarta slīpripa
- Darba lampa
- Riteņu kumodes statīvs
- Dimanta pildspalva
